Einführung: Xenteq aus dem DB180
Die Xenteq Batterieisolatoren aus der DB-Serie
sorgen für eine perfekte Trennung
zwischen mehreren Batterien, ohne dass diese vom Verbraucher entladen werden.
könnte sein. Somit können mehrere Batterien per Dynamo
aufgeladen werden
(oder Ladegerät), ohne dass sich die Batterien gegenseitig beeinflussen.
Diese Ladestromverteiler sind verlustarm. Zum Beispiel mit einer vollen 100Ah Batterie
Bei einer Eingangsspannung von 13,8 Volt beträgt der Spannungsabfall nur 0,005 Volt.
Der DB 180 ist für 2 Batterien / Gruppen geeignet
Batterien / Gruppen. Beide Ladestromverteiler sind für 12 und 24 Volt geeignet
Systeme. Die Batterien können unterschiedliche Kapazitäten haben.
Der maximale Strom (Lade- / Lichtmaschinenstrom) beträgt 90 Ampere. Wenn der Ladestromverteiler
Bei höherer Belastung wird es irreparabel beschädigt. Zu einem höheren
Um Strom zu erzielen, können zwei Ladestromverteiler des gleichen Typs parallel sein
kann geschaltet werden. Der maximale Ladestrom wird hiermit auf 180
verdoppelt
Ampere.
Die maximale Eingangsspannung beträgt 32 Volt. Wenn diese Spannung
ist
Bei Überschreitung wird auch der Ladestromverteiler irreparabel beschädigt.
Anleitung
Montieren Sie den Ladestromverteiler an einem kühlen Ort, nicht in unmittelbarer Nähe
des Motors oder anderer Geräte, die Wärme abgeben.
Die Umgebungstemperatur hat einen großen Einfluss auf die Leistung des
Ladestromverteiler können. Siehe Tabelle auf Seite 8 Verwenden Sie
, um eine Verbindung herzustellen
Wenn Sie nicht über den Dynamo verfügen
Hat die D + Verbindung, können Sie die D +
verwenden
des Ladestromverteilers auf
den Zündschalter.
Dieser Xenteq Typ DB 180 ist
Geeignet für 12/24 VDC
Max. Ladestrom 90 Amp.
Max. Eingangsspannung Spannung 32 VDC
Anzahl der Ausgänge 2
Geringer Verlust Ja (0,005 Volt)
Ideale Umgebungstemperatur 5 - 20 ° C
Anschlüsse 3x M8-Schrauben
und 2x 6,3 mm Amp Dia
Abmessungen in cm. 10 x 12,5 x 6,5 cm
Gewicht 0,7 kg
Beachten Sie das folgende Diagramm für Kabeldicke und -länge
Max. Ladestrom Kabellänge bis
1 mtr.
Kabellänge bis zu 2 Metern
Max. Ladestrom 1Meter 2Meter
40 Ampere 6 mmq 16 mmq
50 Ampere 10 mmq 16 mmq
60 Ampere 10 mmq 25 mmq
70 Ampere 16 mmq 25 mmq
80 Ampere 16 mmq 35 mmq
90 Ampere 16 mmq 35 mmq
D + Draht 1 mmq
Perfekte Tennung von 2 oder 3 Batterien
Simultane Aufladung aber die Batterien
konnen einander nicht entladen
Mit aktiver spannungskompensation

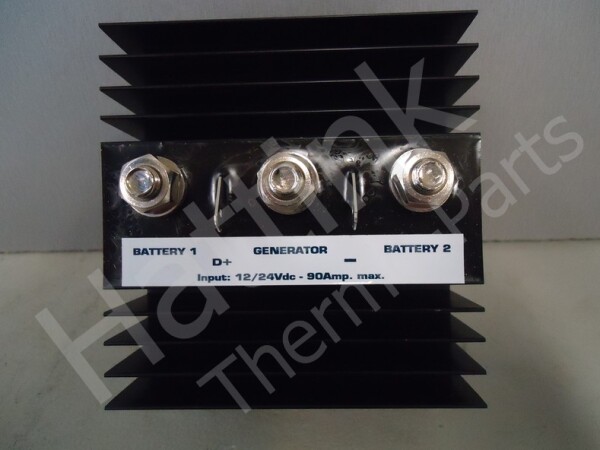

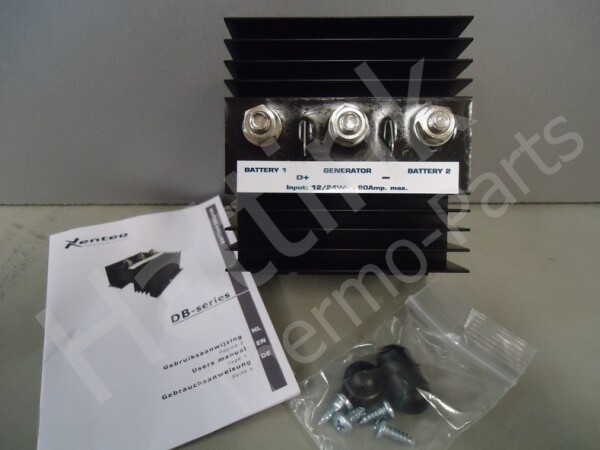

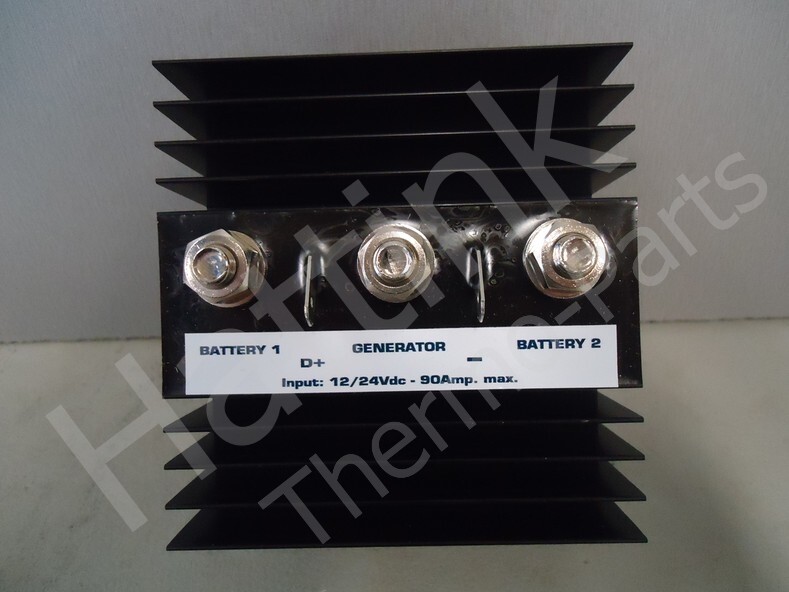

Beschreibung auf Artikel:
Battery 1 Generator Battery 2
Max 90 Amp 12-24 Volt
DB180 Battery Isolator
Beschreibung auf der Verpackung:
Xenteq
DB Series
Battery Isolator
For 12Vdc or 24Vdc systems
Max current 90Amp
DB180 for 2 batteries or groups
Anwendungen und Beispiele oder
Namen und Produktcodes:
