Kurze Beschreibung:

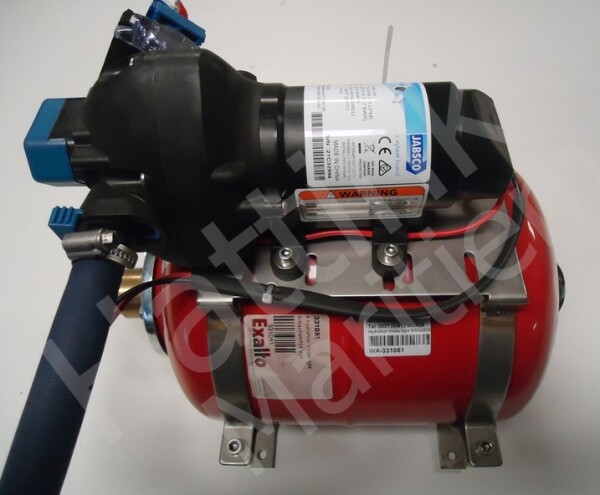

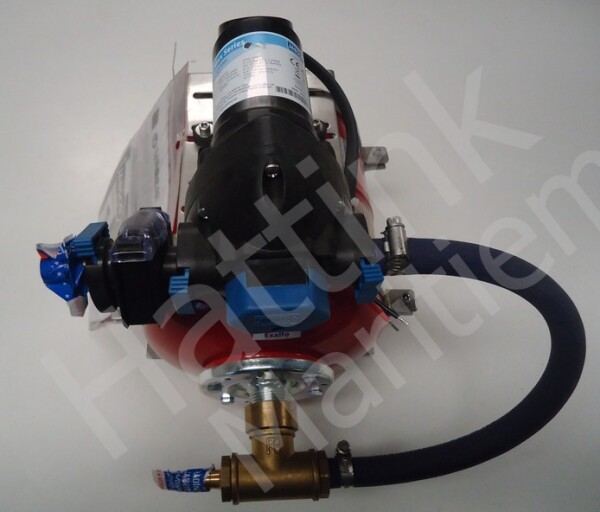

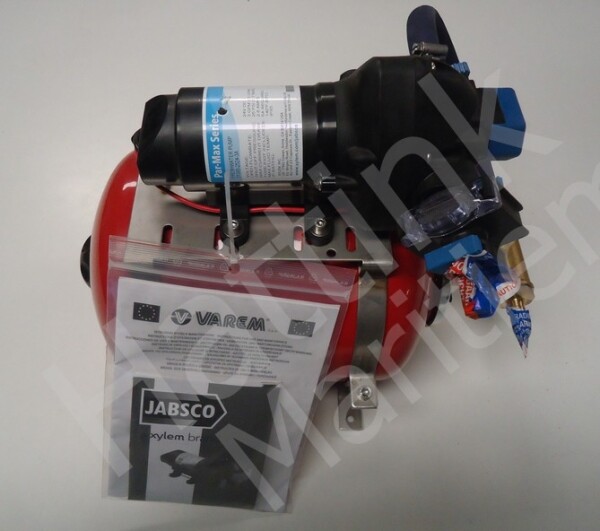

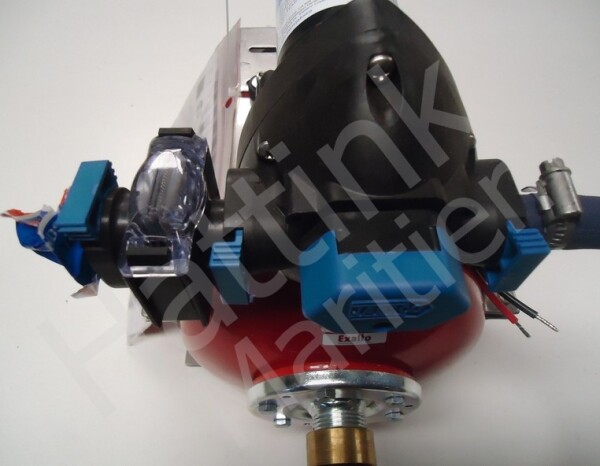

Hydrophor Hollex: 331051 24V
Druckbehälter für Ihr Trinkwassersystem an Bord Ihres
Boot/Yacht/Fahrzeug, durch das das System funktioniert
Druckbeaufschlagung des Trinkwassersystems
in diesem 8-Liter-Behälter mittels einer Wasserpumpe

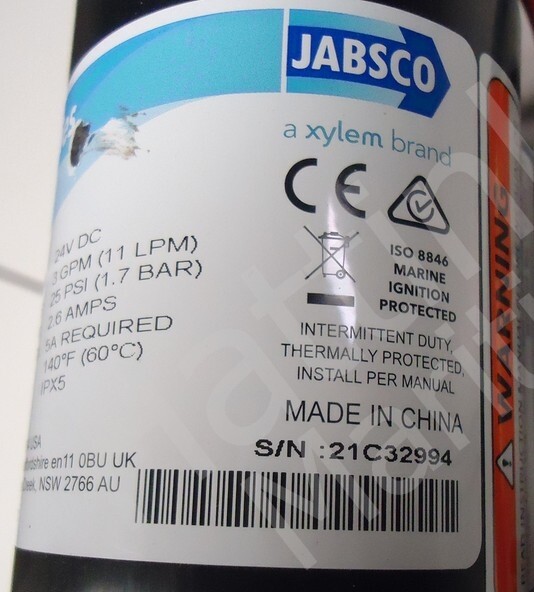

der Marke Jabsco Typ 31395-2524-3A 24V
geschützt mit Vorwasserfilter Flojet Nr. 01740300
Anschluss Ein- und Ausgangsschlauchtülle 12,45/14mm
Ausführliche Beschreibung und Handbuch:
Das Hollex Druckwassersystem besteht aus a
Par Membranpumpe angebaut
ein horizontaler Balgkessel mit a
Fassungsvermögen von 8 Litern. Der Wasserkocher ist
ausgestattet mit einem Gummibalg, in dem
Das Wasser wird gespeichert. Zwischen
dieser Balg und der Stahlkessel sitzt ein
Menge vorgespannter Luft. Diese Vorspannung (gemessen
wenn kein Wasser im Balg ist) sollte ca. 0,1 bar niedriger sein
als der Pumpeneinschaltdruck.
Standardmäßig ist dieser Einschaltdruck
auf 1,1 bar und der Abschaltdruck auf 2,1 bar eingestellt.
Verbindungen
Die Saug- und Druckseite des Druckwassersystems ist mit einem ½“G ausgestattet
Schlauchanschluss. Die Länge der
Saugleitung sollte nicht mehr als sein
6 Meter bei einer Saughöhe von
maximal 1,5 Meter. Auf dem Pumpenmotor wird der maximale Strom in Ampere angegeben
angegeben. Dieser Wert bestimmt
der Leiterquerschnitt und die Schutzart
oder Sicherung. Der am Kessel montierte Druckwächter (nicht alle Typen)
ist zweipolig und so angeschlossen. Das rote Kabel ist das positive Kabel
und der schwarze Draht ist der Geistesdraht. Wenn
diese drähte sind vertauscht,
Dies hat jedoch keine negativen Folgen für den Motor oder den Betrieb
die Pumpe.
Inbetriebnahme:
Überprüfen Sie, ob die Spannung des
zugeführtem Druckwasser entspricht
mit der Bordspannung. Schau alle
Verbindungen und vergewissern Sie sich
dass genug Wasser im Tank ist
ist anwesend. Öffnen Sie nun alle Hähne und
Pumpe starten. Nicht bis dahin
Wasser ohne Luft aus allen Wasserhähnen
fließt, können sie wieder verschlossen werden
einbiegen in. Jetzt taucht die Pumpe ins Wasser ein
Gummibalg pumpen und nach ca
Eineinhalb Minuten lang schaltet der Druckschalter (bei einem Ausgangsdruck von 2,1 bar) ab
Pumpe ausschalten. Öffnen Sie nun ein oder
mehrmals tippen und auf die warten
Pumpe läuft wieder an. Überprüf den
Druck, bei dem die Pumpe mit dem am Tank ein- und ausgeschaltet wird
montiertes Manometer (nicht alle
Tippen). Tun Sie dies mehrmals hintereinander
zu den Rohren und den Gummibälgen
Spulen. Reinigen Sie ggf. den an der Pumpe angebauten Saugfilter und
das Druckwassersystem ist einsatzbereit.
Wartung:
Überprüfen Sie regelmäßig den Vordruck
Boiler mit einem Reifendruckmesser. Dies sollte nur passieren, wenn
es ist kein wasser im kessel,
das heißt, mit offenen Hähne
und eine abgeschaltete Pumpe. Wenn da
zu wenig Luft vorhanden ist, das
Gummibälge reißen. Zu wenig Luft
im Kessel wird durch offenbart
die Pumpe springt zu schnell an, auch wenn es da ist
nur wenig Wasser
wurde verwendet. Wenn zu viel Luft drin ist
Boiler, die Pumpe läuft nur an
wenn kein Wasser mehr aus dem Wasserhahn kommt
Kommen. Dies kann dazu führen, dass der Geysir ausfällt. Stellen Sie sicher, dass immer genug Spannung am Motor anliegt.
Zu wenig Spannung verringert die Stromstärke
verursachen, dass es hochfährt, was den Motor verursacht
kann überhitzen. Lassen Sie die Pumpe
Gehen Sie niemals zu lange am Stück
Überhitzung des Motors verhindern
OE 331051 WA331051/WA-331051

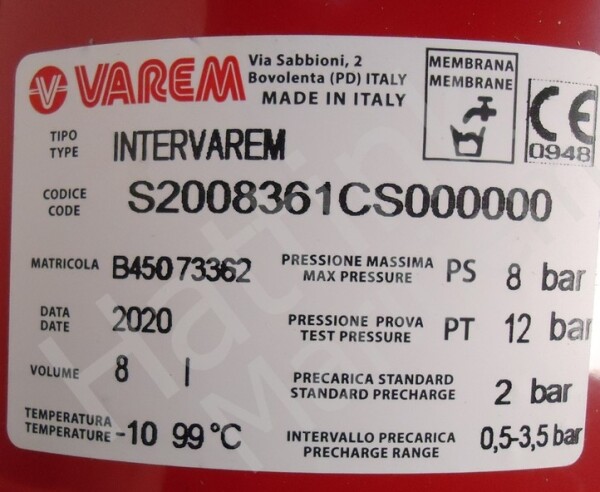

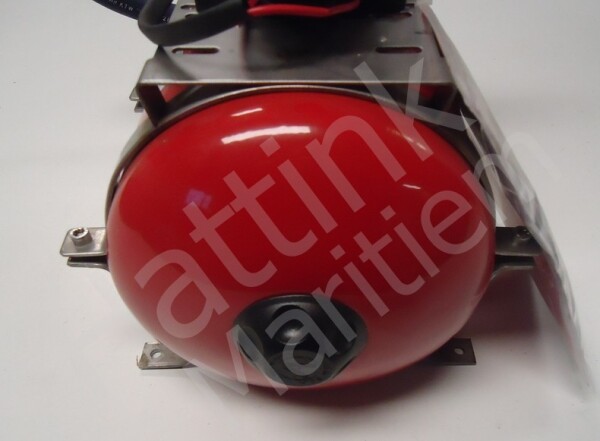

Daten zum Fass:
Marke: VRAM
Typ: Intererfahrung
Code:S2008361CS000000
Maximaler Druck: 8 bar
Prüfdruck: 12 Bar
Volumen: 8 l
STD. Betriebsdruck: 2 Bar
Temperatur: -10 +99 Grad.
Intervalldruck: 0,5 - 3,5 Bar
Hergestellt in Italien
Wiegt insgesamt Becken + Pumpe 5,2 KG
