Schlauch Kuppelung
Es gibt Schlauchkupplungen, um einen Klimaanlagenschlauch mit dem Kompressor, Kondensator oder Trockner zu verbinden. Die von uns verkauften Schlauchkupplungen sind für den Transport geeignet, können also im Auto, LKW, LKW, Anhänger oder Anhängerkühlung montiert werden. Diese gibt es in verschiedenen Formen und Größen. Um den richtigen auszuwählen, finden Sie auf der linken Seite verschiedene Filter. Weitere Informationen zu diesem Filter finden Sie unten auf dieser Seite und Sie können mit den folgenden Links dorthin navigieren:
Erklärung Schlauchkupplungstyp
Serviceanschluss HD R134a Lötanschluss/Schweißen
| Art. nr. | AC-60650028 |
| Standardpreis | € 3,64 Exkl. MwSt |
| Online-Preis | € 3,53 Exkl. MwSt € 4,27 Inkl. MwSt. |
| Lager | 3 Stück(e) |
Kupplung R.L. naar O.R.7/8 (44)
| Art. nr. | AC-60650041 |
| Standardpreis | € 19,08 Exkl. MwSt |
| Online-Preis | € 18,51 Exkl. MwSt € 22,39 Inkl. MwSt. |
| Lager | 1 Stück(e) |
Kupplung R.L. zu O.R.3/4 (9)
| Art. nr. | AC-60650042 |
| Standardpreis | € 12,00 Exkl. MwSt |
| Online-Preis | € 11,64 Exkl. MwSt € 14,08 Inkl. MwSt. |
| Lager | 1 Stück(e) |
Kupplung (H)
| Art. nr. | AC-6065008948 |
| Standardpreis | € 9,70 Exkl. MwSt |
| Online-Preis | € 9,41 Exkl. MwSt € 11,38 Inkl. MwSt. |
| Lager | 1 Stück(e) |
Flare Adapter für O-ring G6 (EE)
| Art. nr. | AC-6065009221 |
| Standardpreis | € 2,20 Exkl. MwSt |
| Online-Preis | € 2,13 Exkl. MwSt € 2,58 Inkl. MwSt. |
| Lager | 8 Stück(e) |
Flare Adapter für O-ring G8 (EE)
| Art. nr. | AC-6065009222 |
| Standardpreis | € 2,30 Exkl. MwSt |
| Online-Preis | € 2,23 Exkl. MwSt € 2,70 Inkl. MwSt. |
| Lager | 10 Stück(e) |
Flare Adapter für O-ring G10 (EE)
| Art. nr. | AC-6065009223 |
| Standardpreis | € 2,53 Exkl. MwSt |
| Online-Preis | € 2,45 Exkl. MwSt € 2,97 Inkl. MwSt. |
| Lager | 9 Stück(e) |
Kupplung Schraube Flare 180° G12 (33)
| Art. nr. | AC-60650128 |
| Standardpreis | € 39,99 Exkl. MwSt |
| Online-Preis | € 38,79 Exkl. MwSt € 46,93 Inkl. MwSt. |
| Lager | 2 Stück(e) |

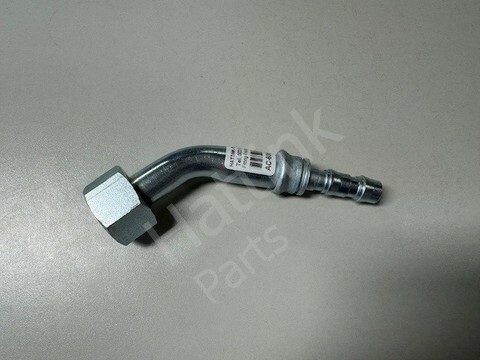

Kupplung Frigoclic 1/2- 1/2 Mit Service 1" 1/16 14UNS G10
| Art. nr. | AC-606501347 |
| Standardpreis | € 48,42 Exkl. MwSt |
| Online-Preis | € 46,97 Exkl. MwSt € 56,83 Inkl. MwSt. |
| Lager | 3 Stück(e) |
Verloop 13/32-1/2 no8-10
| Art. nr. | AC-60650141 |
| Standardpreis | € 3,92 Exkl. MwSt |
| Online-Preis | € 3,80 Exkl. MwSt € 4,60 Inkl. MwSt. |
| Lager | 3 Stück(e) |
Verloop 1/2-5/8 no 10-12
| Art. nr. | AC-60650142 |
| Standardpreis | € 5,12 Exkl. MwSt |
| Online-Preis | € 4,97 Exkl. MwSt € 6,01 Inkl. MwSt. |
| Lager | 3 Stück(e) |

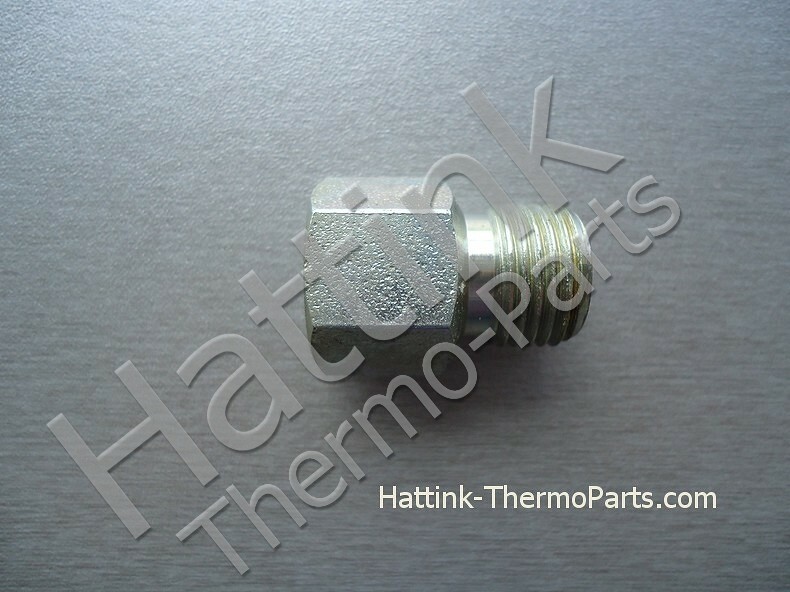

Verloop 5/8 O-Ring 5/8 Flare
| Art. nr. | AC-60650150 |
| Standardpreis | € 15,81 Exkl. MwSt |
| Online-Preis | € 15,34 Exkl. MwSt € 18,56 Inkl. MwSt. |
| Lager | 5 Stück(e) |
Erklärung Schlauchmarken
Es gibt verschiedene Marken von Schläuchen. Aufgrund der hohen Drücke müssen diese perfekt auf die Schlauchkupplungen passen. Die Frigoclic-Kupplungen wurden für Artic NK (Refrimaster) und Frigostar entwickelt
Erklärung Schlauchkupplungstyp
Die schraubenseitige Abdichtung von Schlauchkupplungen kann in drei Kategorien unterteilt werden:
Erläuterung Schlauchkupplungsgröße
Die Größe des schraubenseitigen Schlauchanschlusses kann an dem Bauteil gemessen werden, an dem der Schlauchanschluss angeschraubt ist (a) oder an der Seite des Schlauchanschlusses (b). Die Größen werden schließlich in englischen Größen angegeben:
| Gröse | Stacheldraht | A | B | C Flare pijp* | D Leidingmaat |
| 9/16 | 18UNF | 14,4 | 12,9 | ||
| 5/8 | 18UNF | 15,9 | 14,5 | 3/8 | 9,6mnm | |
| 11/16 | 16UN | 17,5 | 15,9 | ||
| 3/4 | 16UNF | 19,1 | 17,5 | 1/2 | 12,9mm | |
| 3/4 | 18UNS | 19,1 | 17,7 | ||
| 13/16 | 16UN | 20,6 | 19 | ||
| 7/8 | 14UNF | 22,2 | 20,4 | 5/8 | 15,9mm | |
| 7/8 | 18UNS | 22,2 | 20,8 | ||
| 1 | 14UNF | 25,4 | 23,3 | 9/16 | 14,4mm | |
| 1 1/16 | 14UN | 27 | 25,4 | 11/16 | 17,6mm | |
| 1 3/16 | 12UN | 30,2 | 28,6 |
*Im Allgemeinen wird bei der Verwendung von Bördelrohren auf die Rohrdicke und nicht auf die Kupplungsgröße Bezug genommen.
Erklärungswinkel
Erklärung Schlauchgröße
Die Kupplung hängt von der Innengröße des Schlauchs ab. Frigoclic hat dafür eine feste Größe und diese kann bei Artktik NK (Refri-Master) und Frigomaster verwendet werden. Diese Schläuche haben eine andere Außengröße, so dass dafür andere Schlauchschellen benötigt werden. Die innere Schlauchgröße wird auch immer an mehreren Stellen auf dem Schlauch stehen (hoffentlich kann man sie noch lesen).
| G-Größe | englische Größe | innere Größe | äußere Größe Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
