O-ring
Erklärung Schlauchmarken
Es gibt verschiedene Marken von Schläuchen. Aufgrund der hohen Drücke müssen diese perfekt auf die Schlauchkupplungen passen. Die Frigoclic-Kupplungen wurden für Artic NK (Refrimaster) und Frigostar entwickelt
Erklärung Schlauchkupplungstyp
Die schraubenseitige Abdichtung von Schlauchkupplungen kann in drei Kategorien unterteilt werden:
Erläuterung Schlauchkupplungsgröße
Die Größe des schraubenseitigen Schlauchanschlusses kann an dem Bauteil gemessen werden, an dem der Schlauchanschluss angeschraubt ist (a) oder an der Seite des Schlauchanschlusses (b). Die Größen werden schließlich in englischen Größen angegeben:
| Gröse | Stacheldraht | A | B |
| 9/16 | 18UNF | 14,4 | 12,9 |
| 5/8 | 18UNF | 15,9 | 14,5 |
| 11/16 | 16UN | 17,5 | 15,9 |
| 3/4 | 16UNF | 19,1 | 17,5 |
| 3/4 | 18UNS | 19,1 | 17,7 |
| 13/16 | 16UN | 20,6 | 19 |
| 7/8 | 14UNF | 22,2 | 20,4 |
| 7/8 | 18UNS | 22,2 | 20,8 |
| 1 | 14UNF | 25,4 | 23,3 |
| 1 1/16 | 14UN | 27 | 25,4 |
| 1 3/16 | 12UN | 30,2 | 28,6 |
Erklärungswinkel
Erklärung Schlauchgröße
Die Kupplung hängt von der Innengröße des Schlauchs ab. Frigoclic hat dafür eine feste Größe und diese kann bei Artktik NK (Refri-Master) und Frigomaster verwendet werden. Diese Schläuche haben eine andere Außengröße, so dass dafür andere Schlauchschellen benötigt werden. Die innere Schlauchgröße wird auch immer an mehreren Stellen auf dem Schlauch stehen (hoffentlich kann man sie noch lesen).
| G-Größe | englische Größe | innere Größe | äußere Größe Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
O-ring Zexel Kompressor Druckseite (11)
| Art. nr. | AC-70701093 |
| Standardpreis | € 0,64 Exkl. MwSt |
| Online-Preis | € 0,62 Exkl. MwSt € 0,75 Inkl. MwSt. |
| Lager | 40 Stück(e) |

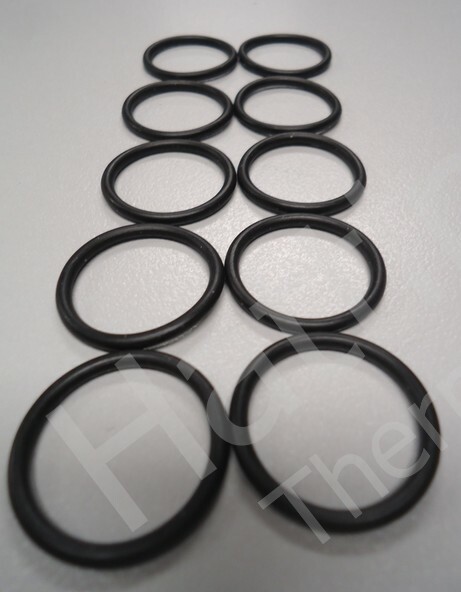

O-ring Zexel Kompressor Anschulssplatten (10x)
| Art. nr. | AC-70701094 |
| Standardpreis | € 8,50 Exkl. MwSt |
| Online-Preis | € 8,25 Exkl. MwSt € 9,98 Inkl. MwSt. |
| Lager | 32 Stück(e) |
O-ring Denso TV12 / TV14C (11)
| Art. nr. | AC-70701133 |
| Standardpreis | € 0,96 Exkl. MwSt |
| Online-Preis | € 0,93 Exkl. MwSt € 1,13 Inkl. MwSt. |
| Lager | 8 Stück(e) |
O-ring Trockner 1,75 x Ø 9,3 mm (10x) DML163FS DCL053FS/DCL083FS
| Art. nr. | AC-70701134 |
| Standardpreis | € 11,30 Exkl. MwSt |
| Online-Preis | € 10,96 Exkl. MwSt € 13,26 Inkl. MwSt. |
| Lager | 8 Stück(e) |
O-ring G6 5/16" R134a/R404a Grün (10x)
| Art. nr. | AC-7070188982 |
| Standardpreis | € 3,64 Exkl. MwSt |
| Online-Preis | € 3,53 Exkl. MwSt € 4,27 Inkl. MwSt. |
| Lager | 66 Stück(e) |
O-ring G8 13/32" R134a/R404a Grün (10x)
| Art. nr. | AC-7070188983 |
| Standardpreis | € 5,00 Exkl. MwSt |
| Online-Preis | € 4,85 Exkl. MwSt € 5,87 Inkl. MwSt. |
| Lager | 60 Stück(e) |
O-ring G10 1/2" R134a/R404a Grün (10x)
| Art. nr. | AC-7070188984 |
| Standardpreis | € 3,75 Exkl. MwSt |
| Online-Preis | € 3,64 Exkl. MwSt € 4,40 Inkl. MwSt. |
| Lager | 39 Stück(e) |
O-ring G12 5/8" R134a/R404a Grün (10x)
| Art. nr. | AC-7070188997 |
| Standardpreis | € 5,60 Exkl. MwSt |
| Online-Preis | € 5,43 Exkl. MwSt € 6,57 Inkl. MwSt. |
| Lager | 105 Stück(e) |
